В Тульском музее оружия из-за аварийного трансформатора нарушился климат-контроль – под угрозой сохранность уникальных экспонатов. Мы изготовили ТМ-250/6/0,4 за 9 дней, доставили через узкие исторические проёмы, выполнили монтаж без изменения фасада и передали документы в Ростехнадзор.
В музее каждая деталь имеет историческую ценность. Мы сохранили архитектурный облик, обеспечив надёжное питание систем жизнеобеспечения.

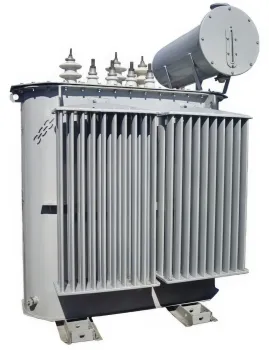

Проект отгрузки трансформатора ТМ-250/6/0,4 в Тулу (20.12.2023) выполнен для музея оружия. Изделие в гофрированном баке (У1 по ГОСТ 15150-69), масляное охлаждение (М). Учтены морозы и стеснённые условия: масло ГК (ГОСТ 10121-76) с застыванием до -50°C, пробивное напряжение 45 кВ. Бак компактный – для прохода через дверной проём шириной 1,2 м. Испытания – по ГОСТ 3484.1-88.
| # | Параметр | Значение | Норматив |
|---|---|---|---|
| 1 # | Мощность Параметр | 250 кВА Значение | ГОСТ 9680-77 Норматив |
| 2 # | Напряжение ВН/НН Параметр | 6 / 0,4 кВ Значение | ГОСТ 721-77 / ГОСТ 21128-83 Норматив |
| 3 # | Охлаждение / бак Параметр | Масляное (М) / гофрированный Значение | ГОСТ 11677-85 / ТУ 16-717-017 Норматив |
Мы не просто заменяем оборудование – мы сохраняем историю, обеспечивая идеальные условия для хранения реликвий.
Перед отправкой измерены сопротивление изоляции, коэффициент трансформации, группа соединения. Бак обработан антикоррозионным составом (ГОСТ 6465-76), все коммуникации герметизированы. Для бесшумной работы применены виброизолирующие прокладки.
Доставка с согласованием в историческом центре – по РД 16.363-87 и регламенту перемещения крупногабарита. Заземление – по гл.1.7 ПУЭ.
Контроль качества дважды – на заводе и после монтажа – гарантирует безупречную работу в музейных условиях.
По прибытии – повторная проверка сопротивления обмоток и уровня масла. Степень защиты IP20 (ГОСТ 14254-96). Шеф-монтаж выполнен за 2 дня без повреждения стен и перекрытий, пусконаладка – по инструкции завода с тестированием при экстремальных нагрузках.
| # | Этап | Документация |
|---|---|---|
| 1 # | Входной контроль Этап | ГОСТ 3484.1-88 Документация |
| 2 # | Транспортировка Этап | РД 16.363-87 Документация |
| 3 # | Шеф-монтаж и пуск Этап | ПУЭ гл.4.2 / ПТЭЭП гл.2.1 Документация |
В период обкатки – ежедневный контроль температуры и влажности (ПТЭЭП, приложение 3).
